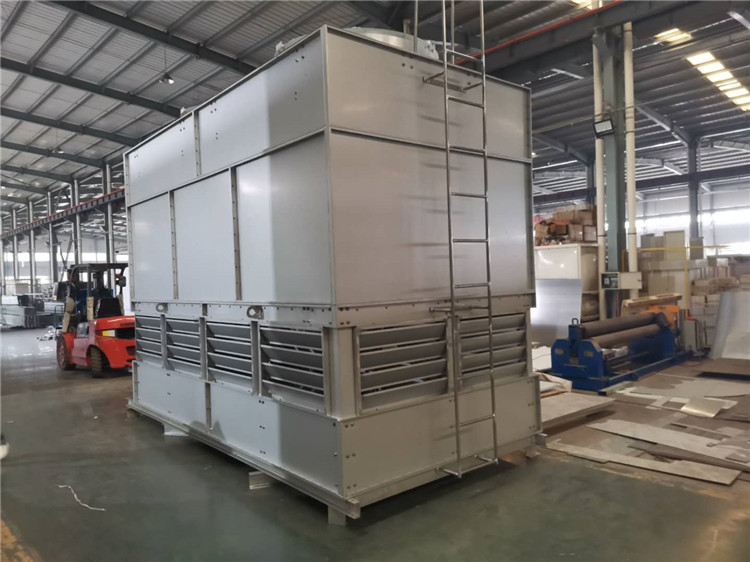

什么是蒸發式冷凝器？

高溫氣態制冷劑的熱量而使管內的制冷劑逐漸由氣態被冷卻為液態。蒸發式冷凝器是由冷卻管組、填料、淋水器、軸流風機、集水槽、水泵、收水器、箱體等部件組成。蒸發式冷凝器根據用戶的不同，換熱管采用多種形式，常用的有碳鋼熱浸鋅管（又分圓管和橢圓管）、鋁合金管、不銹鋼管（又分314/316圓管、波接管）；其中碳鋼熱浸鋅型蒸發式冷凝器為較早開始使用的產品且占有國內大部分的用戶主要用于高壓氣體冷凝、冷卻，適用壓力范圍在0—30MPa；鋁合金型蒸發式冷凝器為新型節能型新一代產品適用于冰機制冷劑冷凝，適用壓力范圍在0—5MPa；不銹鋼管蒸發式冷凝器主要用在一些化工廠的腐蝕性氣體冷卻及冷凝工藝中。

蒸發式冷凝器的外殼一般用鍍鋅板噴塑，后因不耐腐蝕，逐漸采用了鍍鋁鋅板噴塑，現市場上較新使用的是鍍鋁鎂鋅板，這種板材有不銹鋼的特點，不生銹，外觀好看，易加工，受到廣大生產商及使用客戶的青睞。

蒸發式冷凝器的運行原理：　　

噴淋水由水泵將集水槽中的水輸送到蒸發式冷凝器頂部的噴淋管，經噴嘴噴淋到冷凝排管的外表面形成很薄的水膜，水膜中部分水吸熱后蒸發為水蒸氣，其余落入集水槽，供水泵循環使用。軸流風機強迫空氣從頂部和側壁下部被吸入流經盤管，填料、飽和熱濕空氣則被排到周圍大氣中，熱濕空氣中夾帶的部分水滴通過收水器截留，有效地控制水滴飄散損失，散失致大氣中的水蒸氣在系統中由浮球閥控制補充冷卻水。

蒸發式冷凝器的產品特點：

1、冷凝盤管采用超長特制鋼管，在水中經2.5MPa氣壓嚴格試驗，整體在近430℃高溫熱浸鋅。

2、箱體采用進口或國產優質鍍鋅板材，可選用靜電噴塑工藝，集水槽可選用不銹鋼板。

3、風機選用專用高效，低噪軸流風機，專用風機具有較高射程，防止熱空氣回流。

4、水泵采用小功率，大流量，低揚程為戶外型設計并可根據客戶要求裝配除垢儀。

5、布水、高效收水器和冷卻填料采用大流量、防堵塞的噴嘴，精密計算連續均勻的覆蓋，杜絕管壁出現水膜“干點”，優質PVC材料制成，抗老化，風阻小溝狀吸水器，使水的飄水率控制在0.001%以下，冷卻填料為蜂窩式橫流結構，適宜循環水冷卻。

6、小流量冷卻循環水在冷凝盤管蒸發，氣氨在冷凝盤管內冷凝為液體，故稱蒸發式冷凝器。高強度的蒸發，使得蒸發式冷凝器比其它類型冷凝器更易結水垢，目前還沒有理想的除垢方法。嚴重結垢的蒸發式冷凝器便失去了節電的優點。優質的冷卻水才適用，選型時應慎重。
